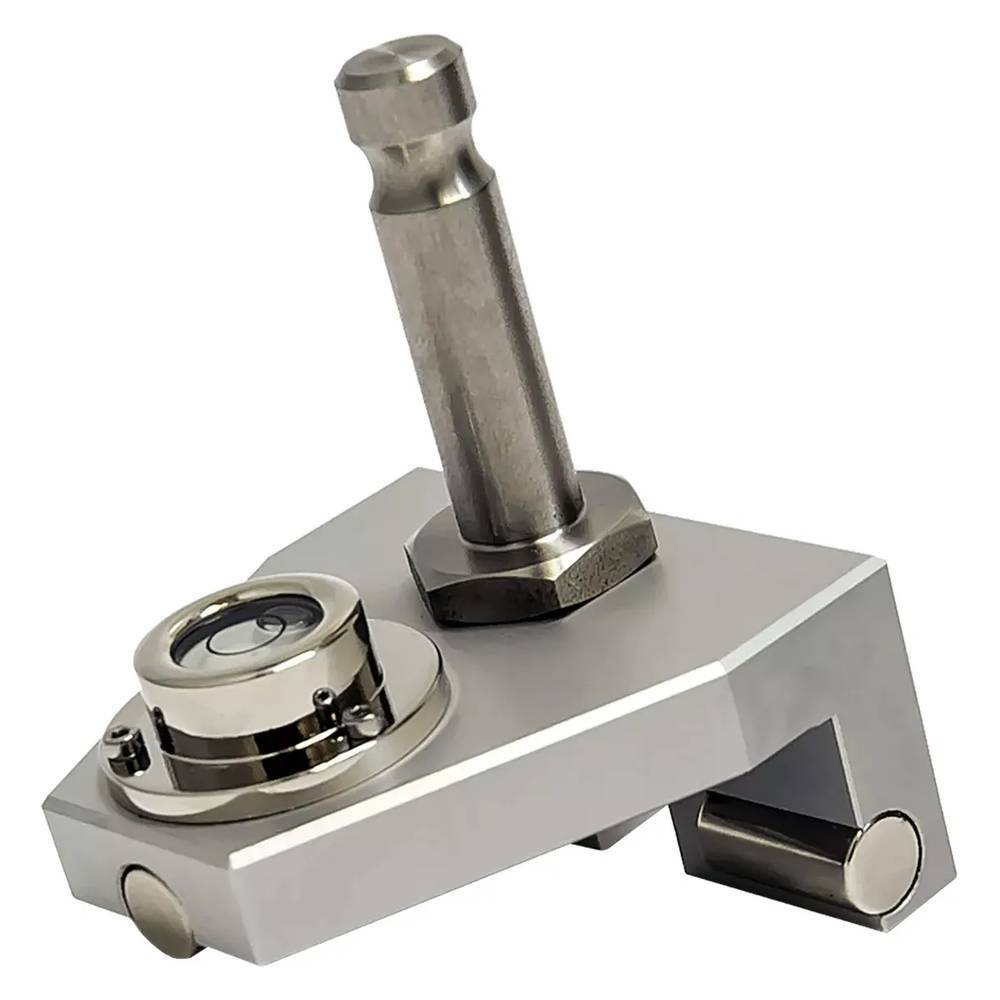

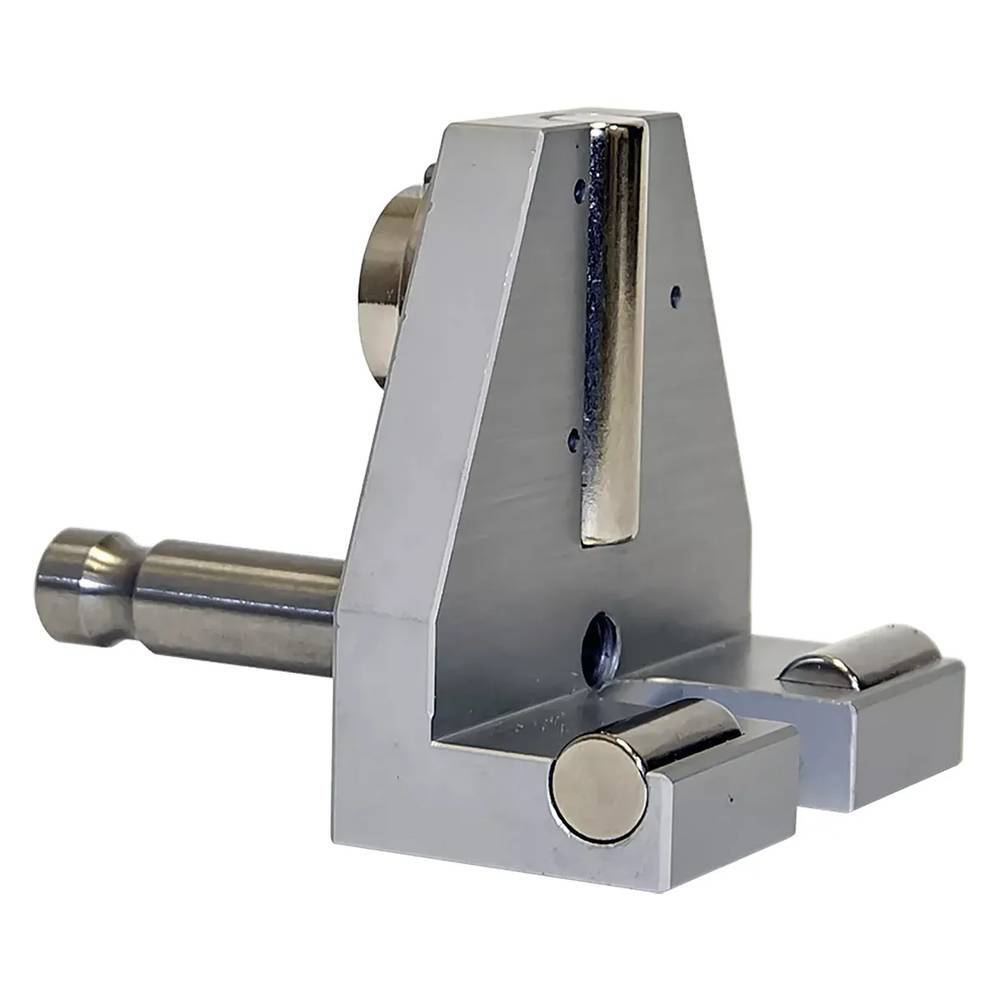

Магнитное крепление на рельс RGK 103-GW-L

Магнитное крепление на рельс RGK 103-GW-L служит для установки отражательных элементов, снабженных фитиновым соединителем типа Leica, при проведении тахеометрической съемки. Изделие разработано для обеспечения планово-высотных измерений с целью геодезического контроля положения подкрановых рельсовых путей, колеи железнодорожного и трамвайного полотна, путей в шахтах, карьерах, рудниках и т.п. на предмет соответствия проекту при приемке и в ходе деформационного мониторинга. Также допускается применение устройства для съемки конструкций из стального П-образного, уголкового, коробчатого и других видов профиля.
Корпус крепления RGK 103-GW-L изготовлен из алюминиевого сплава в виде L-образного профиля методом фрезерования. Для удобства выполнения разметки или для точной установки изделия над выбранной поперечной меткой на рельсе в боковой части предусмотрена соответствующая прорезь. Для фиксации устройства на стальных и чугунных поверхностях используются три неодимовых магнита цилиндрической формы, запрессованные в корпус, которые обладают высокой прочностью и обеспечивают надежность сцепления. Положение оси стального адаптера под фитинг для геодезического оборудования формата Leica совпадает с боковой поверхностью головки рельса, что исключает необходимость пересчета получаемых показаний. Для выравнивания отражателя на верхней плоскости адаптера размещен круглый пузырьковый уровень, поддерживающий возможность юстировки.
