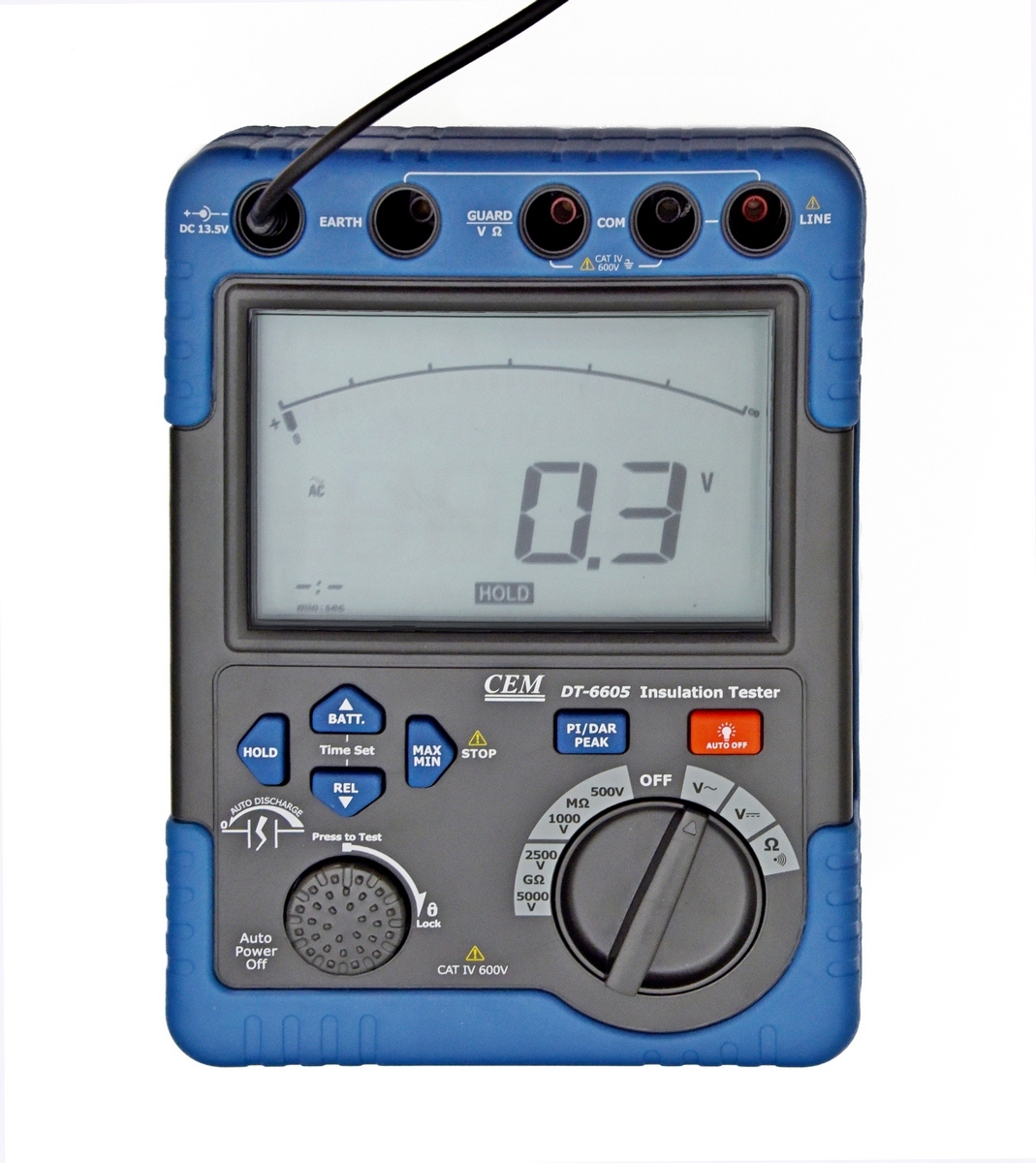

Высоковольтный измеритель DT-6605 сопротивления изоляции представляет собой портативный прибор, предназначенный в первую очередь для измерения напряжения переменного/постоянного тока, сопротивления, прозвонки цепи / измерения сопротивления изоляции.
Данный мегаомметр представляет собой управляемый микрокомпьютер, 4-х диапазонный высоковольтный измеритель сопротивления изоляции, предназначенный для измерения сопротивления изоляции, напряжения переменного/постоянного тока, прозвонки цепи/ измерения сопротивления изоляции. Он разработан в соответствии со следующими стандартами безопасности: IEC 61010-1 (CAT IV 600 В Степень загрязнения 2) и IEC 61010-031 (требования безопасности к щупам электрическим ручным для электрических измерений и испытаний)
- Диапазон испытания изоляции: от 0,1 МОм до 60 ГОм
- Напряжение испытания изоляции: 500 В, 1000 В, 2500 В, 5000 В
- Напряжение переменного/постоянного тока: от 0,5 В до 600 В
- Тестирование электропроводности цепи при 200 мА
- Сопротивление: от 0,1 Ом до 6 кОм
- Функция автоматической разрядки и функция предупреждения о наличии испытательного высокого напряжения.
При измерении сопротивления изоляции цепей с ёмкостной составляющей происходит автоматическая разрядка этих цепей после окончания измерения. Разрядку можно увидеть на аналоговой гистограмме.
- Функция выбора уровней подсветки для облегчения работы в тускло освещённом месте или при работе в ночное время.
- Предупреждающие символы схемы под напряжением плюс звуковой аварийный сигнал.
- Если схема находится под напряжением, то проверка изоляции будет невозможна при напряжении выше 30 В для дополнительной защиты пользователя.
- Функция автоматического отключения питания прибора и проверки зарядки батареи.
- С помощью функции измерения по таймеру процесс измерения выполняется автоматически в заданное время.
- Измерение с учётом коэффициента поляризации (PI)
Коэффициент поляризации можно измерить с помощью функции автоматического измерения соотношения сопротивления в 1 мин. и 10 мин. двух моментов времени и автоматически (Pass/Fail). - С коэффициентом остаточной поляризации (DAR)
Коэффициент остаточной поляризации рассчитывается с помощью функции автоматического измерения соотношения сопротивления в 30 сек. и 1 мин. в двух моментах времени и автоматически (Pass/Fail). - Автоматическое ранжирование с максимальным индуцируемым числом 6000 на ЖК-дисплее и аналоговой гистограмме.
- Относительные значения МАКСИМУМА/МИНИМУМА, ПИКА и функции удержания данных для измерений напряжения постоянного/переменного тока.
- Источник питания: 8 батарей (LR14/R14) по 1,5 В
Характеристики DT-6605 Мегаомметр:
Измерение сопротивления изоляции
Номинальное напряжение
500В
1000В
2500В
5000В
Диапазон измерений (автоматически й выбор)
0,005 - 6,000 МОм
6,01 - 60,00 МОм
60,1 - 600,0 МОм
0,61 – 6,00 ГОм
0,005 - 6,000 МОм
6,01 - 60,00 МОм
60,1 - 600,0 МОм
0,61 – 6,00 ГОм
0,05 - 60,00 МОм
60,1 - 600,0 МОм
0,61 – 6,00 ГОм
6,1 – 60,0 ГОм
0,05 - 60,00 МОм
60,1 - 600,0 МОм
0,61 – 6,00 ГОм
6,1 – 60,0 ГОм
Напряжение холостого хода
Постоянный ток
500В
+20%,-0%
Постоянный ток
1000В
+20%,-0%
Постоянный ток
2500В
+20%,-0%
Постоянный ток
5000В
+20%,-0%
Номинальный ток
1 - 1,2 мА
(при нагрузке в
0,5 МОм)
1 - 1,2 мА
(при нагрузке в 1
МОм)
1 - 1,2 мА
(при нагрузке в
2,5 МОм)
1 - 1,2 мА
(при нагрузке в 5
МОм используйте сетевой адаптер)
Ток короткого замыкания
Около 1 мА
Погрешность
±2,5% от снятия показаний ±15 число цифр (при 0,005 - 600,0 МОм)
±3% от снятия показаний ±15 число цифр (при 0,61 - 6,00 ГОм)
±4% от снятия показаний ±15 число цифр (при 6,1 - 60,0 ГОм)
Диапазон напряжений на мониторе
от 5 до 6000В постоянного тока (разрешение 1В) погрешность ±1,5% от снятия показаний ±5 число цифр
Примечание: Этот монитор используется для проверки электрических зарядов, хранящихся на испытываемом оборудовании, с целью выявления разрядки. Измеренное значение напряжения, отображённое на ЖК-дисплее, является эталонной величиной. Прибор показывает неточные значения при напряжении более 30 В.
Измерение напряжения постоянного/переменного тока
Диапазон
Разрешение
Погрешность
Напряжение постоянного тока
0,5 - 600,0 В
0,1 В
±1,0% от снятия показаний ±5 число цифр
Напряжение переменного тока (от 40 до 400Гц)
0,5 - 600,0 В
0,1 В
±1,0% от снятия показаний ±5 число цифр (от 40 до 60Гц)
±2,5% от снятия показаний ±10 число цифр (от 61 до 400Гц)
Измерение низкого сопротивления и прозвонка цепи
Диапазон
Разрешение
Погрешность
Сопротивление (автоматический выбор)
0,1 - 600,0 Ом
0,1 Ом
±1,5% от снятия показаний ±10 число цифр
601 - 6,000 кОм
0,001 кОм
±1,5% от снятия показаний ±15 число цифр
Звуковой сигнал при прозвонке цепи: 50 Ом
Ток короткого замыкания: 200 мА
Напряжение испытания холостого хода: 4,5 В
Комплектация Мегомметра DT-6605
№
Описание
Количество
1.
Руководство по эксплуатации. Паспорт
1 шт.
2.
Один щуп чёрного тестового провода с одним зажимом «крокодил»
1 шт.
3.
Один щуп зелёного тестового провода с одним зажимом «крокодил»
1 шт.
4.
Один щуп красного тестового провода с одним зажимом «крокодил»
1 шт.
5.
Два щупа красного тестового провода с одним зажимом «крокодил»
1 шт.
6.
Батареи R14 по 1,5В
8 шт.
7.
Кейс для хранения
1 шт.
8.
Сетевой адаптер (входное напряжение от 110 до 230 В, частотный диапазон 50/60 Гц, выходное напряжение постоянного тока 1,5 В, сила тока 1,0 А)
1 шт.
