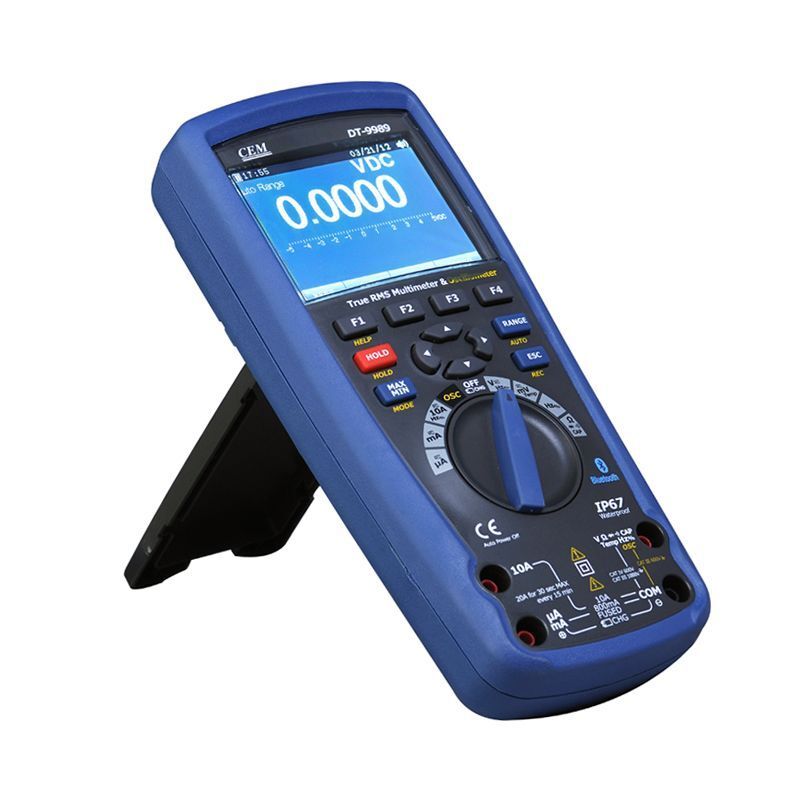

Профессиональный, промышленный цифровой мультиметр TRMS DT-9989 с функциями осциллографа и цветным ЖК-экраном TFT обладает высоким быстродействием, точностью, встроенными функциями регистратора данных и вывода графиков. Прибор оснащен Bluetooth (беспроводной системой передачи данных) с возможностью передавать данные на ПК и смартфон (Android) с помощью ПО Meterbox iMM Classic, а также памятью для записи информации. Благодаря двойному пластиковому водонепроницаемому корпусу (класс защиты IP67) мультиметр обеспечивает высокую безопасность работы.
Технические особенности осциллограф-мультиметр DT-9989
Назначение кнопок передней панели
12 кнопок передней панели включают функции в соответствии с режимами, которые выбираются поворотным переключателем, а также необходимы для навигации в меню и контроля электропитания мультиметра.
- F1F2F3F4 – выбор функций в режиме, который установлен поворотным переключателем.
- Кнопки в форме стрелок – выбор пунктов меню, настройка контрастности, перемещение вдоль экранных окон, ввод данных.
- HOLD – фиксация показаний на экране и сохранение снимка данных. Также доступен режим «AutoHold».
- RANGES – переключение мультиметра из режима автоматического в режим ручного выбора диапазонов. Для возврата в автоматический режим нажать кнопку в течение 1 секунды
- MAX/MIN – включение и остановка режима записи максимальных/минимальных значений.
- ESC – выход из режима ожидания.
Технические характеристики режим мультиметра DT-9989
Режим
Диапазон
Ед. измерения
Точность
Постоянное напряжение
50мВ[1]
0,001мВ
(0,05%+20)
500мВ[2]
0,01мВ
(0,025%+5)
5В
0,0001В
(0,025%+5)
50В
0,001В
(0,025%+5)
500В
0,01В
(0,05%+5)
1000В
0,1В
(0,1%+5)
[1] – добавить 10 единиц для температурной компенсации
[2] – добавить 4 единицы для температурной компенсации
Режим
Диапазон
Ед. измерения
Точность
Переменное напряжение
50 до 10000Гц
50мВ
0,001мВ
50/60Гц (0,3%+25)
<1кГц (0,5%+25)
<5кГц (3%+25)
500мВ
0,01мВ
5В
0,0001В
50В
0,001В
500В
0,01В
1000В
0,1В
Характеристики переменного напряжения установлены в интервалах диапазонов значений: от 5 до 100%
Режим
Диапазон
Ед. измерения
Точность
АС+DC
0 до 1000Гц
50мВ
0,001мВ
<1кГц (1%+25)
<10кГц (3,5%+25)
500мВ
0,01мВ
5В
0,0001В[1]
50В
0,001В
500В
0,01В
1000В
0,1В
[1] – добавить 1% выше 5к
Режим
Диапазон
Ед. измерения
Точность
Постоянный ток
500мкА
0,01мкА
0,1%+20
5000мкА
0,1мкА
50мА
0,001мА
500мА
0,01мА
0,15%+20
10А
0,001А
0,3%+20
(20А: не более 30 секунд при пониженной точности измерений)
Режим
Диапазон
Ед. измерения
Точность
Переменный ток
50 до 10000Гц
500мкА
0,01мкА
50/60Гц (0,6%+25)
<1кГц (1,5%+25)
<10кГц (3%+25)
5000мкА
0,1мкА
50мА
0,001мА
500мА
0,01мА
10А
0,001А
(20А: не более 30 секунд при пониженной точности измерений)
Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100%
Режим
Диапазон
Ед. измерения
Точность
АС+DC
0 до 1000Гц
500мкА
0,01мкА
(1%+25)
5000мкА
0,1мкА
50мА
0,001мА
500мА
0,01мА
10А
0,001А
(1,5%+40)
Режим
Диапазон
Ед. измерения
Точность
Переменное напряжение (5000 + единица)
5К-100К
50мВ
0,001мВ
(5%+40)
500мВ
0,01мВ
5В
0,0001В
50В
0,001В
(6%+40)
Замечание: параметры точности соответствуют температурам окружающего воздуха 18 °C - 28 °C (65 °F - 83 °F) и относительной влажности менее 75 %. Калибровка шкалы переменного тока выполнена по синусоидальной волне. Точность составляет ±(2% показ. + 2% всей шкалы), если волна несинусоидальной формы имеет значение при вершине менее 3.
Режим
Диапазон
Ед. измерения
Точность
Сопротивление
50Ом[1]
0,001Ом
0,5%+20
500Ом[2]
0,01Ом
0,05%+10
5кОм
0,0001кОм
0,05%+10
50кОм
0,001кОм
0,05%+10
500кОм
0,01кОм
0,1%+10
5МОм
0,001МОм
0,2%+20
50МОм
0,001МОм
2%+20
[1] – добавить 10 единиц для температурной компенсации
[2] – добавить 4 единицы для температурной компенсации
Режим
Диапазон
Ед. измерения
Точность
Емкость
5нФ[1]
0,001нФ
±(2%+40)
50нФ[2]
0,01нФ
500нФ
0,1нФ
±(2%+40)
5мкФ
0,001мкФ
50мкФ
0,01мкФ
500мкФ
0,1мкФ
±(5%+40)
10мФ
0,01мФ
[1] – в режиме REL при измерении емкости пленочного конденсатора
Режим
Диапазон
Ед. измерения
Точность
Частота (электронная)
50Гц
0,001Гц
±(0,01%+10)
500Гц
0,01Гц
5кГц
0,0001Гц
50кГц
0,001кГц
500кГц
0,01кГц
5МГц
0,0001МГц
10МГц
0,001МГц
Чувствительность: мин. 0,8В (действующее значение) при коэффициенте заполнения 20-80% и <100кГц мин. 5В (действующее значение) при коэффициенте заполнения 20-80% и >100кГц
Частота (электрическая)
40Гц-10кГц
0,01-0,001кГц
±(0,5% показ.)
Чувствительность: 1В (действующее значение)
Режим
Диапазон
Ед. измерения
Точность
Цикл заполнения
0,1 – 99,9%
0,01%
±(1,2% показ.+2)
Ширина импульса: 100мкс-100мс, частота: 5Гц-150кГц
Режим
Диапазон
Ед. измерения
Точность
Температура (тип К)
-50 до 1000°С
0,1°С
±(1,0% показ.+2,5°С)
-58 до 1832°F
0,1°F
±(1,0% показ.+4,5°F) без учета точности датчика
Технические характеристики мультиметра осциллографа DT 9989
Функция
Основная характеристика
Примечание
ЖК-экран
3,5” цветной TFT, 320×240 пикселей
Время нарастания
17,5ns
Полоса пропускания
10МГц
0-10МГц
Вход
Парный, АС, DC
Переменный, постоянный сигналы
Входное сопротивление
1000С/СА: 1МОм ±2%/15пФ ±2пФ
Максимальное входное напряжение
1000В/600В (DC+AC пиковое значение, входное сопротивление 1МОм)
Кат. I, кат. II
Коэффициент затухания
1Х
Вертикальная чувствительность 50mV to 100V/div
Режим дискретизации
Дискретизация в режиме реального времени, случайная дискретизация
Один канал 3К
Частота дискретизации
50 MS/s
Разрешение
8 бит
Длина записи
3К/10 стр.
SRAM
Хранение
10 схем
EEPROM
Временная погрешность
±5с/24 часа
FFT
4-256 точек
Скорость передачи данных по Bluetooth
9600 бод
Литий-ионный аккумулятор
7,4 В, 2400 мА*ч
Обмен данными DT-9989
Мультиметр-осциллограф поддерживает беспроводную передачу данных из памяти прибора на ПК. Данные передаются на ПК по системе Bluetooth.
Meterbox iMM Classic представляет собой программное приложение мобильного телефона для выполнения «облачных» расчетов. С помощью данной программы можно передавать результаты измерений
