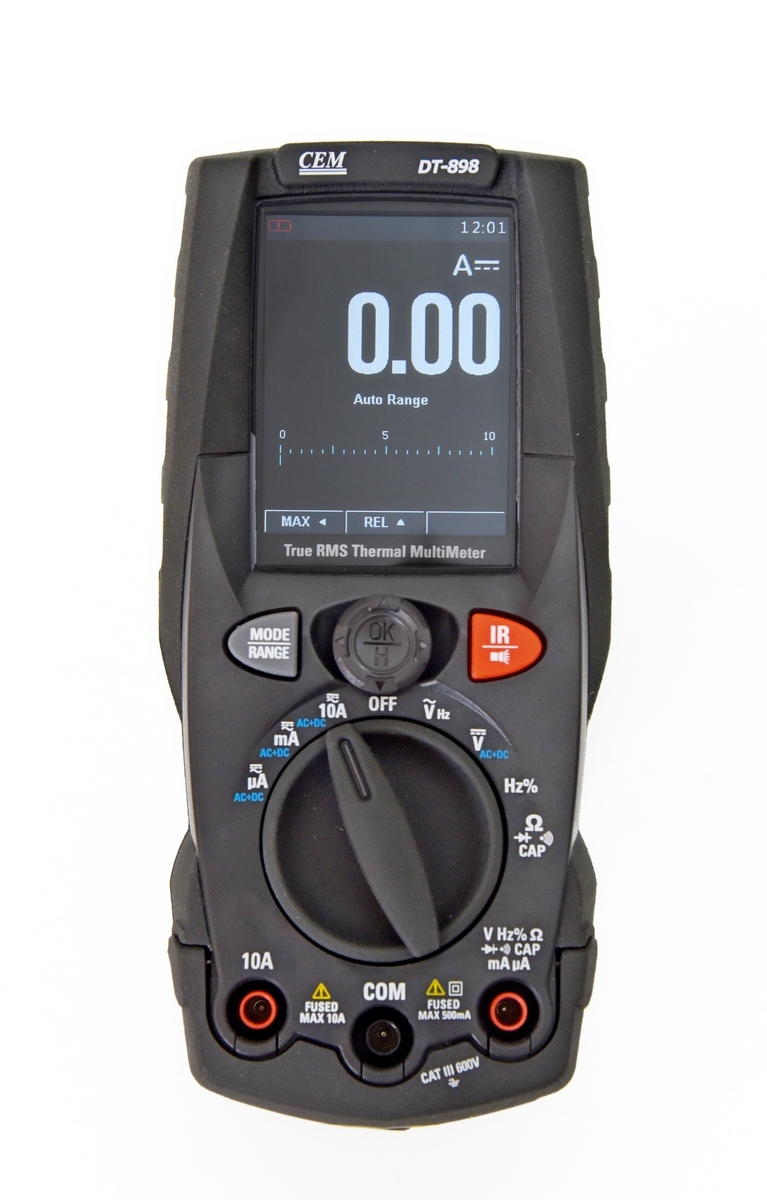

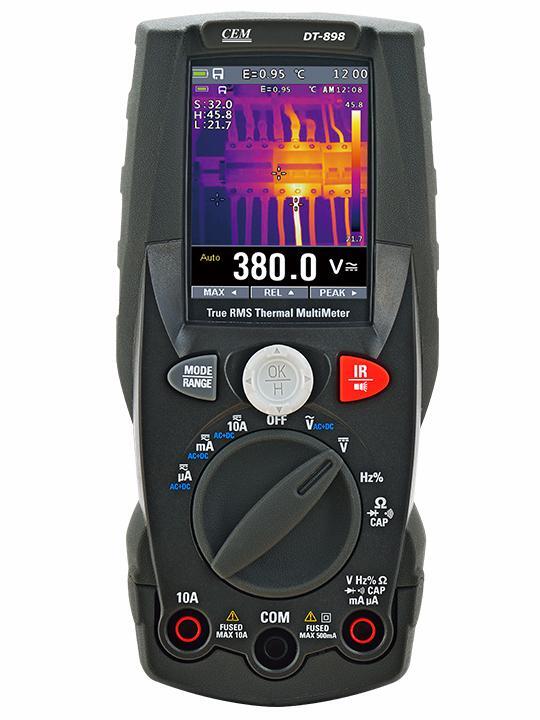

Мультиметр CEM DT-898 со встроенным тепловизором помогает выявлять места нагрева в электрических установках. Вместе с ИК-картинкой демонстрируются актуальные данные. Для большего удобства устройство оснащено камерой и ЖК-дисплеем, что позволяет показывать изображение. С таким оснащением любые проверки оборудования и электросистем становятся намного эффективнее.
Основные сведения
Термочувствительная матрица мультиметра имеет разрешение 80 на 80 пикселей. Обновление происходит с частотой 50 Гц. Фокус равен 7,5 мм. Фокусировка фиксированная. Измеряемый диапазон температур — от -20 до +260 °C.
Корпус устройства выполнен из прочного материала, имеет надежную защиту от неблагоприятных факторов. Сам прибор соответствует имеющимся стандартам, имеет высокую степень защиты от электрического тока. Фонарик светодиодного типа существенно упрощает работу, даже при плохой видимости.
Характеристики
Внутри мультиметра CEM DT-898 находится литиевая батарея объемом 2300 мАч. При длительном бездействии устройство выключается автоматически. Дополнительная возможность — своевременное оповещение о маленьком заряде батареи. Предусмотрено отслеживание переменного и постоянного напряжения и тока, а также прозвон цепи, определение вместимости конденсаторов, а также коэффициента и периодичности заполнения, тест диодов.
Технические характеристики
Поле обзора (FOV) / минимальное фокусное расстояние 21° x 21°/ 0.,5м Пространственное разрешение (IFOV) 4,53мрад ИК детектор (разрешение) 80 × 80 пикселей Температурная чувствительность /NETD < 0,1°C при +30°C (+86°F) / 100 мК Частота обновления кадров 50Гц Фокусировка Фиксированная Фокусное расстояние 7,5мм Матрица видеопреобразователя (FPA)/ спектральный диапазон Неохлаждаемый микроболомер / 8–14 мкм Температурный диапазон объекта –20°C до +260°C (–4°F до +500°F) Погрешность ±3°C (±5,4°F) или ±3% показания
(температура окружающей среды 10°С-35°C, температура объекта >0°C).
Погрешность рассчитывается как [%показания + (цифровое значение ×разрешение)] при 18°C ÷ 28°C <75%HR
• Постоянное напряжение
Диапазон Разрешение Точность Входное сопротивление Защита от перенапряжения 400,0мВ 0,1мВ
±(0,09% показания + 5)
>10МОм
1000В DC/AC rms
4,000В 0,001В 40,00В 0,01В 400,0В 0,1В±(0,2% показания + 5)
1000В 1В• Переменное напряжение TRMS
Диапазон
Разрешение
Точность (*)
Защита от перенапряжения
(50÷60Гц) (61гЦ÷1кГц) 4,000В 0,001В
±(0,8% показания +5)
±(2,4% показания+5)
1000В DC/AC rms
40,00В 0,01В 400,0В 0,1В 1000В 1В(*) Точность действительна в диапазоне измерений от 10% до 100%, синусоидальная волна. Входное сопротивление: >9МОм
Точность функции PEAK: ±10% показания, время отклика в режиме PEAK: 1мс
• Напряжение AC+ DC TRMS
Диапазон Разрешение Точность
(50Гц÷1кГц) Входное сопротивление Защита от перенапряжения 4,000В 0,001В
±(2,4% показания +20)
>10МОм
1000В DC/AC rms
40,00В 0,01В 400,0В 0,1В 1000В 1В• Постоянный ток
Диапазон Разрешение Точность Защита от перенапряжения 400,0мкА 0,1мкА
±(0,9% показания + 5)
Быстродействующий предохранитель
800мА/1000В
Быстродействующий предохранитель 10A/1000В
• Переменный ток TRMS
Диапазон Разрешение Точность (*)
(50Гц÷1кГц)
Защита от перенапряжения
400,0мкA 0,1мкA
±(1,2% показания + 5)
Быстродействующий предохранитель
800мA/1000В
Быстродействующий предохранитель 10A/1000В
(*)Точность действительна в диапазоне измерений от 5% до 100%, синусоидальная волна. Точность функции PEAK: ±10% показания, ток AC+DC TRMS: точность (50Гц÷1кГц): ±(3,0%показания + 20)
• Контроль целостности диодов
Функция Тестовый ток Макс. напряжение разомкнутой цепи <1,5мA 3,3В DC
• Измерение сопротивления и контроль на обрыв
Диапазон Разрешение Точность Зуммер Защита от перенапряжения 400,0Ом 0,1Ом ±(0,5% показания + 10)
>50Ом
1000В DC/AC rms
4,000кОм 0,001кОм
±(0,5% показания + 5)
40,00кОм 0,01кОм 400,0кОм 0,1кОм 4,000МОм 0,001МОм 40,00МОм 0,01МОм ±(2,5% показания + 10)• Частота (электронная)
Диапазон Разрешение Точность Защита от перенапряжения 40,00Гц÷10кГц 0,01Гц÷0,001кГц ±(0,5%показания) 1000В DC/AC rms
Чувствительность: 2В rms
• Частота (электронная)
Диапазон Разрешение Точность Защита от перенапряжения 40,00Гц 0,01Гц
±(0,09% показания +5)
1000В DC/AC rms
400,0Гц 0,1Гц 4,000кГц 0,001кГц 40,00кГц 0,01кГц 400,0кГц ...
