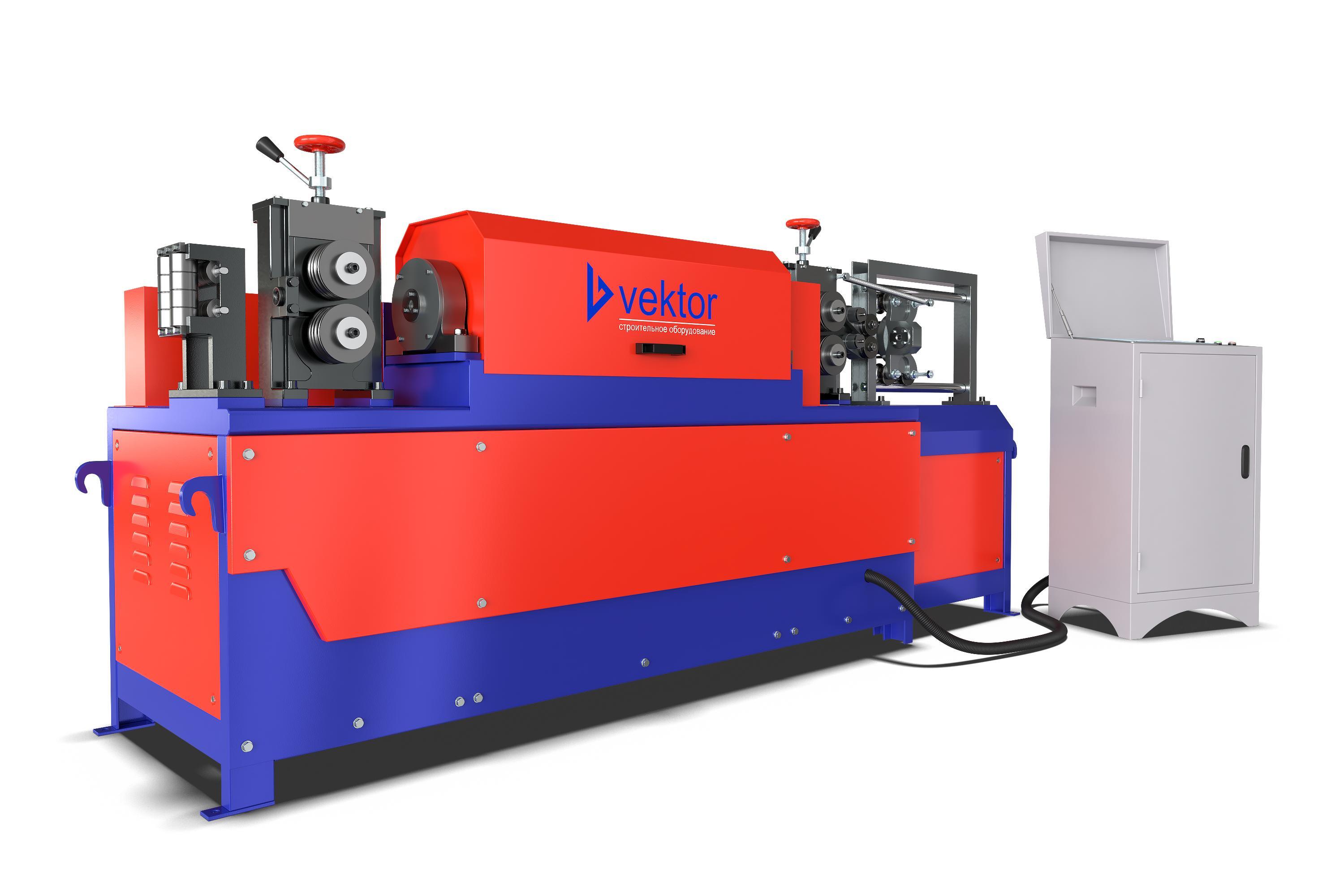

Правильно-отрезной станок Vektor ССМ-14 используют для автоматизации процесса выпрямления и резки арматуры. Эта модель оборудования подходит для работы с заготовками диаметром до 14 мм, максимальное значение параметра зависит от класса прочности арматуры.
Максимальный рабочий диаметр для арматуры класса А1 — 14 мм.
Максимальный рабочий диаметр для арматуры класса А3 — 12 мм.
Станок комплектуется приёмником готовой продукции длиной 8 метров.
Где применяют правильно-отрезные станки VEKTOR ССМ-14?
На заводах ЖБИ, на крупных строительных объектах, при возведении железобетонных и монолитных конструкций. Температура эксплуатации от +5 до +35°C.
Принцип действия правильно-отрезного станка VEKTOR ССМ-14
Выпрямление арматуры происходит в правильной части станка. Арматура подаётся на правильную раму, где под действием 8 роликов она протягивается и выпрямляется. Раму приводит в движение электродвигатель мощностью 15 кВт, он обеспечивает правку на определенной скорости вращения.
За резку арматуры отвечает подвижный нож, его приводит в действие гидропривод. Гидропривод срабатывает, когда счетчик длины отсчитывает заданное значение. В процессе резки рама с гидроприводом перемещается по направляющим вместе с арматурой. При завершении реза рама возвращается обратно под действием возвратной пружины. Длина прутков, количество резов в партии и количество партий задаются в ПО станка.
Выпрямленные стальные прутки следуют по инерции по приёмнику готовой продукции, подвижной нож рубит арматуру заданной длины, и она автоматически соскальзывает под собственным весом на нижнюю полку приёмника.
Особенности правильно-отрезного станка VEKTOR ССМ-14
Отдельный выносной блок автоматического управления для легкой работы оператора. На панели можно установить: длину реза каждого прутка, количество резов в партии, количество партий и изделий.
Минимальный объём работ по техническому обслуживанию, лёгкий доступ ко всем узлам агрегата.
Простота в обслуживании, вы сами сможете заменить протяжные ролики;
Низкий уровень шума, отсутствие вибраций на корпусе.
В комплект поставки входят правильно-отрезной станок, приёмник готовой продукции, пульт управления, комплект ЗИП, подробная инструкция на русском языке.
Вес товара с упаковкой, кг:
990
Габариты товара с упаковкой, мм:
2700х1200х760
Родина бренда:
Россия
Тип двигателя:
Электродвигатель
Напряжение, В:
380 В
Модель:
ССМ-14
Гарантия:
12 месяцев
Тип упаковки:
железный каркас
Степень автоматизации:
с ЧПУ (автоматический)
Масса:
860 кг.
Масса в упаковке:
990 кг.
Габариты оборудования ДхШхВ, мм:
2500 х 1100 х 700
Габаритный размер в упаковке ДхШхВ, мм:
2700 х 1200 х 760
Макс. диаметр арматуры A1 (A240), мм:
14
Макс. диаметр арматуры A3 (A400), мм:
12
Погрешность резки до мм.:
±5
Мин. длина нарезаемых прутков, мм:
300
Макс. скорость протяжки арматуры, м/мин:
80
Габаритные размеры шкафа управления, ДхШхВ, мм:
570 х 930 х 570
Макс. диаметр арматуры A500С, мм:
12
Мощность мотора выпрямления и протяжки, кВт:
15
Мощность мотора гидравлической системы, кВт:
4
