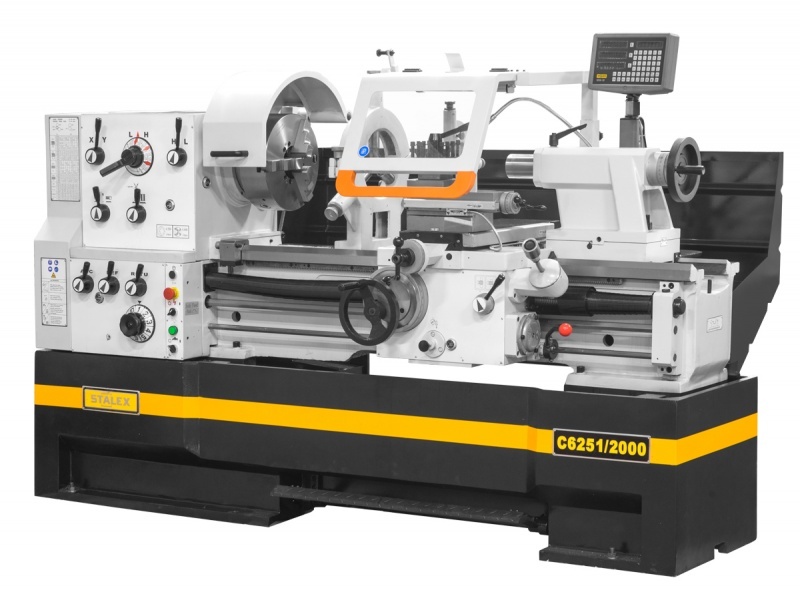

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Монолитная станина станка;
Закаленные и отшлифованные направляющие станины;
Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
Крепление шпинделя D1-8;
Съемный мостик станины (ГАП);
Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
Регулировка зазоров направляющих при помощи клиновых планок;
Пиноль задней бабки и маховик имеют шкалу для точной установки;
Задняя бабка с регулировкой смещения для обточки конусов.
Изготовлен по стандартам СЕ;
Электрокомпоненты Siemens
Комплект поставки:
3-х кулачковый патрон ?315 мм с прямыми/обратными кулачками;
4-х позиционный резцедержатель;
4-х кулачковый патрон ?350 мм;
Планшайба ? 450 мм;
Подвижный люнет ?16-95 мм
Не подвижный люнет ?19-165 мм
Не вращающийся центр МТ-5
Вращающийся центр МТ-5
Переходная втулка МТ-5;
Защитный экран патрона с концевым выключателем;
УЦИ по трем осям(Sino);
Конусная линейка;
Джойстик ускоренного перемещения по 2-м осям;
Регулируемые опоры станины;
Задняя защитная стенка;
Ножной тормоз шпинделя с концевым выключателем;
Система подвода СОЖ;
Лампа местного освещения LED;
Инструкция по эксплуатации
Инструмент для обслуживания в инструментальном ящике
Габариты товара с упаковкой, мм:
1430х1150х3340
Родина бренда:
Россия
Мощность двигателя, кВт:
7.5
Габариты, мм:
3340x1150x1430
Частота вращения шпинделя, об/мин:
25-1600
Напряжение питания, В:
380
Конус шпинделя:
MT-7
Дюймовая резьба, TPI:
2-112 (60)
Метрическая резьба, мм/об:
0.2-14 (47)
Конус пиноли задней бабки:
MT-5
Трехкулачковый патрон, мм:
315
Ход пиноли задней бабки, мм:
180
Ход поперечного суппорта, мм:
316
Расстояние между центрами, мм:
2000
Диаметр обточки над станиной, мм:
510
Макс. размер резца, мм:
25x25
Продольная подача, мм/об:
0.059-1.646 (35)
Проходное отверстие шпинделя, мм:
80
Диаметр обточки над поперечным суппортом, мм:
305
Поперечная подача, мм/об:
0.020-0.573 (42)
Диаметр пиноли задней бабки, мм:
75
Расстояние между направляющими, мм:
350
Модульная резьба, МР:
0.1-7 (34)
Питчевая резьба, DP:
4-112 (50)
Присоединение шпинделя, Camlock:
D1-8 (DIN 55029)
Диаметр неподвижн./подвижн. люнета, мм:
19-165/16-95
