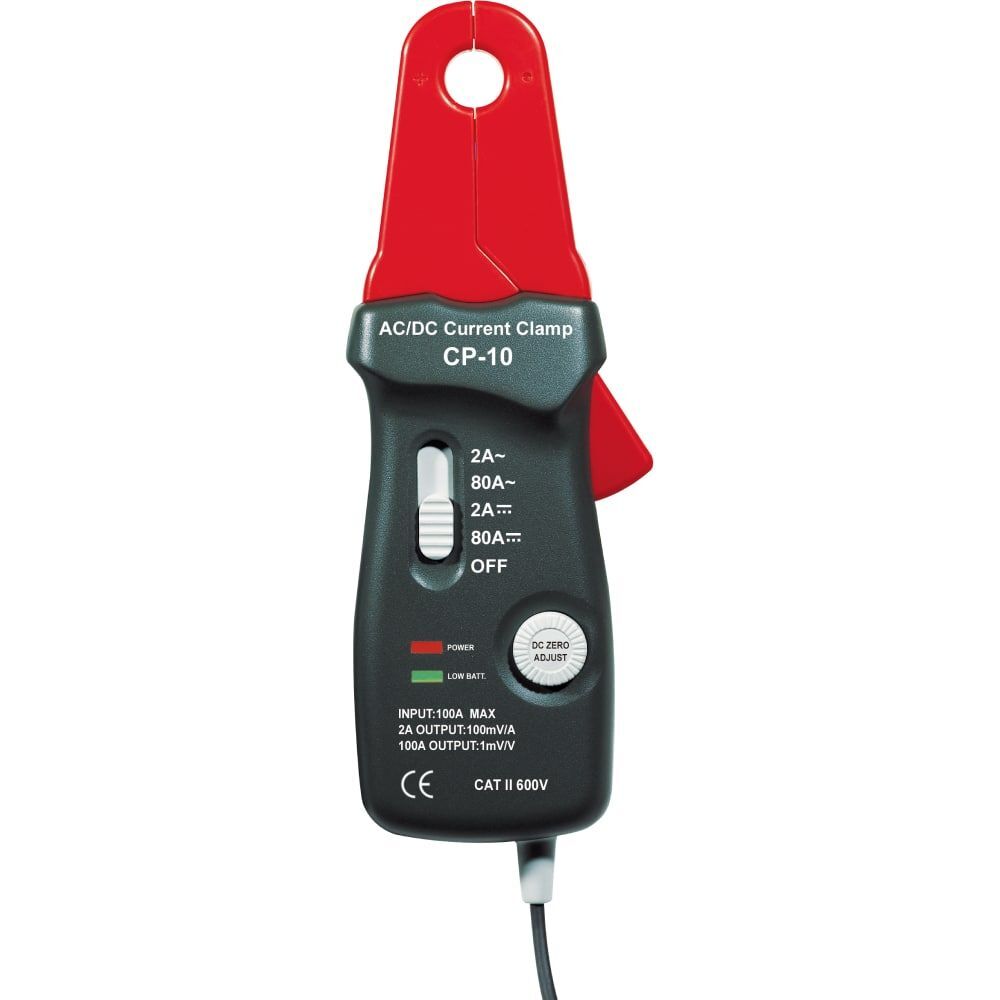

Клещи для измерения переменного/постоянного тока CP-10 представляют собой преобразователь, позволяющий вашему мультиметру измерять слабый электрический и/или электронный ток силой до 80 ампер переменного/постоянного тока с частотной характеристикой до 20 Гц.
Технические характеристики CP-10
Функции Диапазон Выходной сигнал Точность Переменный ток от 10 мА до 20 А 100 мВ/А = 1 мВ/10 мА от 10 мА до 20 А (от 40 Гц до 2 кГц): ±(3 % ± 5 мА) от 10 мАдо 20 А (от 2 кГц до 10 кГц): ±(4 % ± 30 мА) от 10 мА до 20 А (от 10 кГц до 20 кГц): ±(6 % ± 30 мА) от 10 мА до 20 А (от 40 Гц до 20 кГц: ±(8 % ± 30 мА) от 100 мА до 80 А 10 мВ/А от 100 мА до 80 А (от 40 Гц до 1 кГц): ±(2 % ± 30 мА) от 100 мА до 80 А (от 1 кГц до 2 кГц): ±(4 % ± 30 мА) от 100 мА до 80 А (от 3 кГц до 5 кГц): ±(6 % ± 30 мА) от 40 А до 80 А (от 40 Гц до 5 кГц): ±(8 % ± 0,3 А)
Сопротивление нагрузки: 10 кОм (типичное)
Функции Диапазон Выходной сигнал Точность Постоянный ток от 10 мА до 20 А 100 мВ/А = 1 мВ/10 мА ±(3 % ±5мА) от 100 мА до 80 А 10 мВ/А от 100 мА до 40 А: ±(3 % ± 0,3 А) от 40 А до 80 А: ±(4 % ± 0,3 А)
Электрическая схема: при температуре 23 ± 5 °C и относительной влажности не выше 70 %.
20 А: < 2 А —используйте постоянный ток или среднеквадратичное значение переменного тока для работы мультиметра в диапазоне 200 мВ; > 2 А — используйте постоянный ток или среднеквадратичное значение переменного тока для работы мультиметра в диапазоне 2 В.
80 А: постоянный ток или среднеквадратичное значение переменного тока для работы мультиметра в диапазоне 200 мВ.
Общие характеристики CP-10
Размер захватываемого проводника Ø 12,5 мм максимум Выходной сигнал штекер типа «банан» Тип батарейки 9 В пост. тока, NEDA 1604, 6F22, 006P Срок службы батарейки 80 часов (типичный показатель для щелочной батарейки) Индикатор низкого заряда батарейки горит красный светодиодный индикатор Рабочая температура от 0 до 50 °C, относительная влажность 70 % Температура хранения от –20 до 70 °C, относительная влажность 80 % Размеры (ВxШxГ) 190x70x38 мм Вес 240 г (стандартный)
