Входные ограничения
Изоляция
Класс 2, двойная изоляция
Корпус
С двойным формованием, водонепроницаемость и пыленепроницаемость согласно IP67
Проверка диодов
Испытательный ток 1,5 мA, стандарт;
напряжение при разомкнутой цепи 3 В, стандарт
Проверка непрерывности
Звуковой сигнал, если сопротивление примерно 50 Ом или меньше
Индикация заряда батареи
Значок
Дисплей
OLED-дисплей, максимальное индицируемое число 6000
Индикация превышения диапазона
Отображается «OL»
Полярность
Для отрицательной полярности отображается значок «–»
Скорость измерений
3 считывания в секунду, номинал
Автоматическое выключение
Примерно через 30 минут неактивности
Входное полное сопротивление
10 МОм в режиме напряжения пер./пост. тока
Кол-во записей в журнале (Ручной/Авто)
Около 4000 значений
Отображение даты и времени
Настройка времени и даты
Реакция переменного тока
Истинное среднеквадратичное значение
Частота переменного тока
От 50 до 1000 Гц
Батарея
Стандартная щелочная батарейка 9 В и литиевый аккумулятор CR1220
Предохранители
800 мA/1000 В (6,3 × 32 мм) быстродействующий, 10 A/1000 В (10 × 38 мм) быстродействующий
Рабочая среда
От -20 до 40 °C (от -4 до 104 °F) при относительной влажности 70%
Среда хранения
От –10 до 60 °C (от 14 до 140 °F) при относительной влажности 80%
Рабочая высота над уровнем моря
Максимум 2000 м
Габариты и вес
170 × 79 × 50 мм, 342 г
Безопасность
Соответствует UL 61010-1 v.3 для измерений Категории IV 600 В и Категории III 1000 В, степень загрязнения 2
Технические характеристики
Погрешность рассчитывается как [% от показаний + (число цифр × разрешение)] при температуре от 18 до 28ºC и относительной влажности <75%.
Напряжение переменного тока с функцией TRMS
Диапазон
Разрешение
Погрешность (*)
Защита от перезаряда
(от 50 до 60 Гц)
(от 61 Гц до 1 кГц)
60,00 мВ
0,01 мВ
± (1,0% от показаний + 5 цифр)
± (3,0% от показаний + 5 цифр)
1000 В пост./пер. тока ср. квадр.
600,0 мВ
0,1 мВ
6,000 В
0,001 В
60,00 В
0,01 В
600,0 В
0,1 В
1000 В
1 В
(*) Погрешность указывается в пределах от 5 до 100% от диапазона измерений.
Входное полное сопротивление: >9 МОм;
Диапазон 60/600,0 мВ (50–400 Гц)
Искаженная, импульсная, треугольная или трапециевидная форма сигнала. Погрешность: ± (10 % от показаний + 10 цифр).
Функция PEAK погрешности: ±10% от показаний, срок реакции PEAK: 1 мс
Напряжение переменного + постоянного тока с функцией TRMS
Диапазон
Разрешение
Погрешность
(от 50 Гц до 1 кГц)
Входное полное сопротивление
Защита от перезаряда
6,000 В
0,001 В
± (3,0% от показаний + 40 цифр)
>9 MОм
1000 В пост./пер. тока ср. квадр.
60,00 В
0,01 В
600,0 В
0,1 В
1000 В
1 В
(*) Погрешность указывается в пределах от 10 до 100% от диапазона измерений. Входное полное сопротивление: >9 МОм.
Переменный ток с функцией TRMS
Диапазон
Разрешение
Погрешность
(от 50 Гц до 1 кГц)
Защита от перезаряда
600,0 мкА
0,1 мкA
± (1,2% от показаний + 5 цифр)
Быстродействующий предохранитель
800 мA/1000 В
6000 мкA
1 мкA
60,00 мА
0,01 мA
600,00 мА
0,1 мA
6,000 A
0,001 A
± (1,5% от показаний + 8 цифр)
Быстродействующий предохранитель 10 A/1000 В
10,00 A
0,01 A
(*) Погрешность указывается в пределах от 5 до 100% от диапазона измерений.
Искаженная, импульсная, треугольная или трапециевидная форма сигнала. Погрешность: ± (10 % от показаний + 10 цифр).

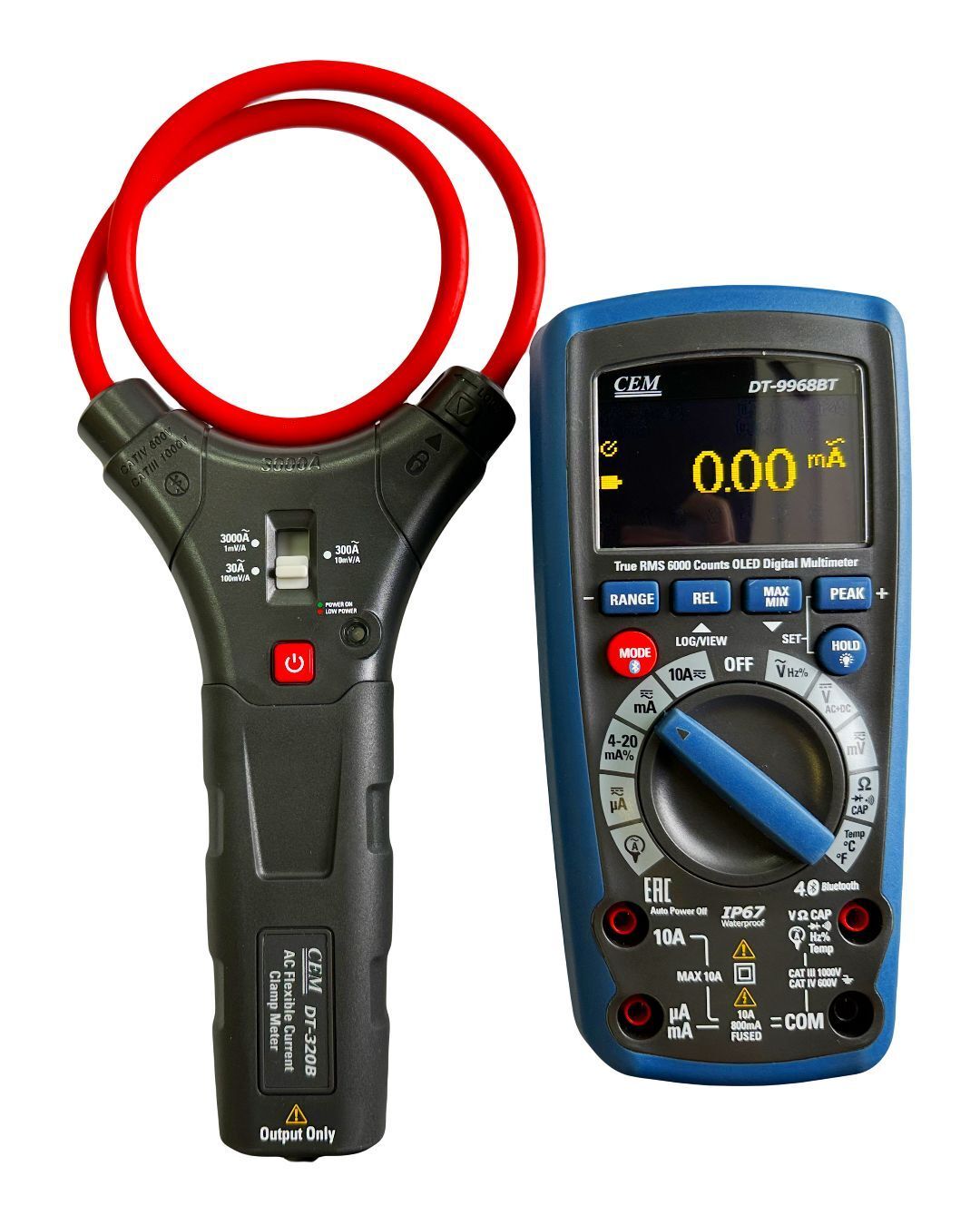

Переменный ток (с датчиком тока)
Диапазон
Коэффициент датчика
Разрешение
Погрешность
(от 50 Гц до 1 кГц)
Защита от перезаряда
30 A*
100 мВ/1 A
0,01 A
± (1,2% от показаний
+ 10 цифр)
1000 В пост./пер. тока ср. квадр.
300 A*
10 мВ/1 A
0,1 A
3000 A*
1 мВ/1 A
10 A
(*) Погрешность указывается в пределах от 5 до 100% от диапазона измерений.
(*) Не учитывается погрешность датчика тока.
* С датчиком тока 320 B (30 A*/300 A*/3000 А* диапазон соответствует 320 B).
Искаженная, импульсная, треугольная или трапециевидная форма сигнала. Погрешность: ± (10 % от показаний + 10 цифр).
Проверка сопротивления и непрерывности
Диапазон
Разрешение
Погрешность
Зуммер
Защита от перезаряда
600,0 Ом
0,1 Ом
± (1,2% от показаний
+ 40 цифр)
<50 Ом
600 В пост./пер. тока ср. квадр.
6,000 кОм
0,001 кОм
± (1,2 % от показаний
+ 5 цифр)
60,00 кОм
0,01 кОм
600,0 кОм
0,1 кОм
6,000 МОм
0,001 МОм
60,00 МОм
0,01 МОм
± (2,5% от показаний
+ 10 цифр)
>
Коэффициент заполнения
Диапазон
Разрешение
Погрешность
От 20 до 80%
0,1%
± (1,2% от показаний + 2 цифры)
Диапазон импульсных частот: от 40 Гц до 100 кГц, амплитуда импульса: ±5 В
(от 100 мкс до 100 мс).
